Halstrup-Walcher 微差壓傳感器；

Halstrup-Walcher 閥門執行器;

Halstrup-Walcher 精確定位控制系統；

Halstrup微差壓傳感器

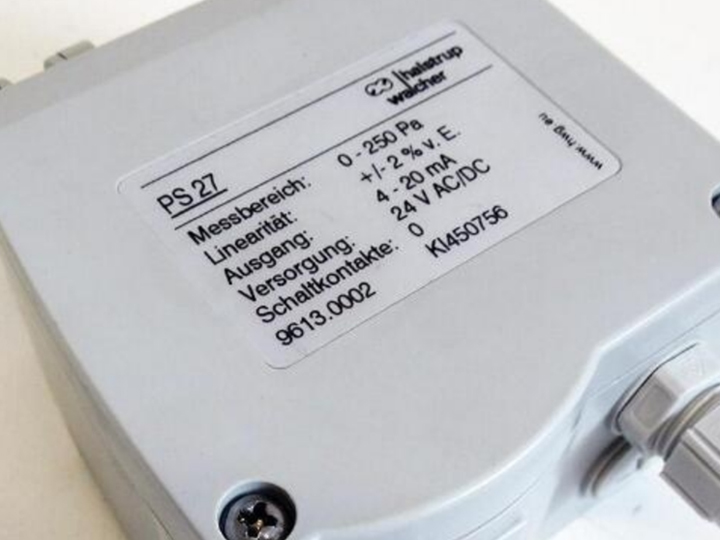

halstrup-walcher差壓變送器PS27

差壓變送器，用于測量標準應用中的正或負壓差特殊性質

適用于高帽導軌安裝和墻面安裝

可選輸出信號0/2..10 V，0/4..20mA或0..5V輸出信號的可選衰減長達4s(可選)

液晶顯示器(可選)可校準的

通過外部信號進行零位調整可減少維護工作

可調式限位開關可連接例如B風扇或信號發生器，并節省額外的電路(可選)

該壓力變送器特別適用于采暖，空調和通風技術(HVAC)中的過濾器和壓力監測。通過可選的顯示屏，可以在

現場以Pa或kPa讀出測量值。可選的高達4s的時間常數其至允許在湍流壓力條件下使用，并產生衰減的輸出信

號。為了減少接線工作，該設備還提供兩線制版本(可選)。除墻壁結構外，PS 27還適用干高帽式導軌安裝。該設備可選配ISO工廠校準證書或DAkkS認證的一部分的校準證書。

特征 :

- 從 0...10Pa 的低量測范圍

- 高精度及耐久之穩定性

- 無零點偏移 ( 因具零點自動設定功能 )

- 低遲滯性及低溫依賴

- 的線性

- 可選擇量測氣體壓力或氣體流速訊號傳輸

- 高度之 EMC

- 可變之時間常數

- RS 232 C 計算機接口 (V24)( 選用規格 )

- RS 485 計算機接口 ( 選用規格 )

德國哈斯瓦謝Halstrup-Walcher傳感器*，質量可靠，價格低。差壓變送器和校準設備是非常適合用在通風和空調技術的過濾控制，以及在潔凈室和醫療技術。測量范圍: ±10Pa到250Pa

halstrup-walcher公司所制造的壓力傳訊器，乃是設計用來測量非侵蝕性氣體及氣態介質。這些壓力測量裝置的原理是使用鈹青銅薄膜與氣體接觸，然后測量其微小變形。鈹青銅薄膜適合放置在兩個不同氣室中，然后記錄正負壓力之差別。裝置已把零件的摩擦系數減至小。

鈹青銅是擁有高度彈性的材質，盡管在不同溫度狀態下長時間使用，仍能保持高穩定度。鈹青銅的后滯現象相當微小。

本技術適合用來制造高質量的壓力測量裝置，其精度能達到幾個Pa.

具體型號：PUC 24 無塵室差壓監控裝置 專門用于無塵室環境監控；

P29專業用語測量腐蝕性氣體的微差壓傳感器：如煤氣等；

P26 p92智慧型流量/差壓傳訊器   可測量流量開平方根輸出之差壓傳訊器。

PU/PI 標準型差壓傳訊器  ；

PIZ 二線式差壓傳訊器  特點：雙線式回路科技；

PS10 經濟型差壓傳訊器  特點：價格合理/性能優異 ；

PK15 差壓傳訊器+可調開關 特點：有可調整極限開關；

PS18 經濟型差壓傳訊器 特點：IP20之差壓傳訊器；

PS 27 特點：用于簡單應用之基本感應器  ；

REG 21 差壓傳訊器+二段開關量輸出  特點:于控制面板外殼上有兩個極限開關   ；

EMA200 攜帶式壓力偵測計 特點：可記憶測量大/小值之可攜帶式數位壓力表  ；

EMA84  EMA150 高精度攜帶式偵測計  特點：提供高精度測量     ；

KAL84  可攜式壓力校正器   輕便型校正裝置   ；

KAL100 通訊型可攜式壓力校正器  輕便型

AD/BA 1000 AD1000壓力偵測/BA1000大氣壓力偵測   特點：壓力傳感器；

BA 90 數位式壓力傳感器   特點：數位型精確氣壓計

產品型號：PU/PI/PIZ

P- 傳訊器是一種專門用來量測正、負壓力及差壓的電子 - 氣壓式轉換器。本轉換器的關鍵部份為一置有材質為鈹青銅的薄膜的壓力量測箱。

此量測箱內兩氣室間的壓力差致使薄膜產生偏移。該偏移量便由感應檢出的方式量得。在本轉換器中并不含有具機械性磨耗的零件

特征：

- 高靈敏度

( 量測范圍從 50Pa 到 100kPa)

- 高精度及耐久之穩定性

- 低零點偏移，遲滯性及低溫度依賴

- 大范圍之工作電壓

- 亦可作為雙線系統 (PIZ)

- 具有校正說明書， 10 量測點

( 選用規格 ) 本轉換器在通風及空調系統上有廣泛的應用，同時也可以應用在水位監視、過濾器監視及量測小量容積等方面上。

德國halstrupwalcher*，質量可靠，價格低。差壓變送器和校準設備是非常適合用在通風和空調技術的過濾控制，以及在潔凈室和醫療技術。測量范圍: ±10Pa到250Pa

halstrup-walcher公司所制造的壓力傳訊器，乃是設計用來測量非侵蝕性氣體及氣態介質。這些壓力測量裝置的原理是使用鈹青銅薄膜與氣體接觸，然后測量其微小變形。鈹青銅薄膜適合放置在兩個不同氣室中，然后記錄正負壓力之差別。裝置已把零件的摩擦系數減至小。

鈹青銅是擁有高度彈性的材質，盡管在不同溫度狀態下長時間使用，仍能保持高穩定度。鈹青銅的后滯現象相當微小。

本技術適合用來制造高質量的壓力測量裝置，其精度能達到幾個Pa.

具體型號：PUC 24 無塵室差壓監控裝置 專門用于無塵室環境監控；

P29專業用語測量腐蝕性氣體的微差壓傳感器：如煤氣等；

P26 p92智慧型流量/差壓傳訊器   可測量流量開平方根輸出之差壓傳訊器。

PU/PI 標準型差壓傳訊器  ；

PIZ 二線式差壓傳訊器  特點：雙線式回路科技；

PS10 經濟型差壓傳訊器  特點：價格合理/性能優異 ；

PK15 差壓傳訊器+可調開關 特點：有可調整極限開關；

PS18 經濟型差壓傳訊器 特點：IP20之差壓傳訊器；

PS 27 特點：用于簡單應用之基本感應器  ；

REG 21 差壓傳訊器+二段開關量輸出  特點:于控制面板外殼上有兩個極限開關   ；

EMA200 攜帶式壓力偵測計 特點：可記憶測量大/小值之可攜帶式數位壓力表  ；

EMA84  EMA150 高精度攜帶式偵測計  特點：提供高精度測量     ；

KAL84  可攜式壓力校正器   輕便型校正裝置   ；

KAL100 通訊型可攜式壓力校正器  輕便型

AD/BA 1000 AD1000壓力偵測/BA1000大氣壓力偵測   特點：壓力傳感器；

BA 90 數位式壓力傳感器   特點：數位型精確氣壓計

德國halstrup-walcher,電動閥門執行器

扭矩5Nm、10Nm、15Nm、20Nm帶故障安全位置復位彈簧,工作電壓AC 24V,接收控制信號DC 0...10V ,機械調節范圍0...90度,預留連接電纜.

型號變化主要在于是否帶有用于設置偏置,區間的可調控制信號,以及用于輔助功能的可調輔助開關.

可以完全替代Belimo,Siemens,Elodrive,Johnson controls,Joventa.等閥門控制執行器

彈簧復位執行器、防火排煙執行器 、風門執行器 、

轉動控制

根據執行器與風閥轉軸的安裝位置不同,可心實現左轉或右轉控制.

一量接收到輸入信號(>0V),執行器即向"90度"方向轉動.只要控制信號不變,則執行器保持位置不變.

當操作信號中斷時,執行器返回到零位.

故障安全功能

當電源故障或工作電壓被關閉時,執行器復位彈簧會使風閥自動返回到安全的"0"位置.

電氣指示:執行器的電子線路可以產生出與0度~~~90度轉角范圍成比例的DC 0~~~10V輸出電壓.

手動控制

執行器可以通過六角扳手將風閥調整到任何位置,并可利用改錐加以鎖定.在釋放機械鎖定,或短時施加工作電壓后,執行器將自動返回"0"位置

型號有：

扭矩為：5Nm 的有：

RCP-510

RCP-512

RFP-510

RCM-510

RCM-512

RCP-210

RCP-212

RCM-210

RCM-212

RFM-210

扭矩為：10Nm 的有：

RCP-520

RCP-522

RCM-520

RCM-522

RCP-220

RCP-222

RCM-220

RCM-222

扭矩為：15Nm 的有：

RCP-540

RCP-542

RCM-540

RCM-542

RCP-240

RCP-242

RCM-240

RCM-242

帶彈簧復位的型號有：

SCP-510/ SCP-520

SCP-512/ SCP-522

SCP-210/ SCP-220

SCP-212/ SCP-222

SCM-210/ SCM-222

SCM-212/ SCM-222

SCM-510/ SCM-520

SCM-512/SCM-522

帶防火閥的型號有：

5Nm / 8Nm 4Nm

SLP-511-2

SLP-521-2

SLP-511-3

SLP-521-3

SLP-511-209

SLP-521-209

SLP-511-309

SLP-521-309

SLP-211-2

SLP-221-2

SLP-211-3

SLP-221-3

SLP-211-209

SLP-221-209

SLP-211-309

SLP-221-309

LM230A GDB331.1E E-BF-05C2E M-9304-ADA-1 DAN2N

RCP-512 LM230A-S GDB336.1E E-BF-05C2E + E-AB-AS2 M-9304-ADC-1 DAN2.SN

RFP-510 LM230A-F

RCM-510 LM230ASR E-BF-05P2E

RCM-512 LM230ASR + S2A E-BF-05P2E + E-AB-AS2

RCP-210 LM24A GDB131.1E E-BF-05C1E M-9304-AGA-1 DAN1N

RCP-212 LM24A-S GDB136.1E E-BF-05C1E + E-AB-AS2 M-9304-AGC-1 DAN1.SN

RCM-210 LM24A-SR GDB161.1E E-BF-05P1E M-9304-GGA-1 DMN1.2N

RCM-212 LM24A-SR + S2A E-BF-05P1E + E-AB-AS2

RFM-210 LM24A-SR-F

10Nm 10Nm 10Nm 8Nm 8Nm

RCP-520 NM230A GLB331.1E E-BN-10C2E M-9108-ADA-1 DAS2

RCP-522 NM230A-S GLB336.1E E-BN-10C2E + E-AB-AS2 M-9108-ADC-1 DAS2.S

RCM-520 NM230A-SR E-BN-10P2E M-9108-GDA-1 DMS2.2

RCM-522 NM230A-SR + S2A E-BN-10P2E + E-AB-AS2 M-9108-GDC-1 DMS2.2S

RCP-220 NM24A GLB131.1E E-BN-10C1E M-9108-AGA-1 DAS1

RCP-222 NM24A-S GLB136.1E E-BN-10C1E + E-AB-AS2 M-9108-AGC-1 DAS1.S

RCM-220 NM24A-SR GLB161.1E E-BN-10P1E M-9108-GGA-1 DMS1.1

RCM-222 NM24A-SR + S2A GLB166.1E E-BN-10P1E + E-AB-AS2 M-9008-GGC-1 DMS1.1S

15Nm 15Nm 8Nm 16Nm

RCP-530 GEB331.1E E-BN-15C2E M-9116-ADA-1 DA2

RCP-532 GEB336.1E E-BN-15C2E + E-AB-AS2 M-9116-ADC-1 DA2.S

RCM-530 E-BN-15P2E M-9116-GDA-1 DM2.2

RCM-532 E-BN-15P2E + E-AB-AS2 M-9116-GDC-1 DM2.2S

RCP-230 GEB131.1E E-BN-15C1E M-9116-AGA-1 DA1

RCP-232 GEB136.1E E-BN-15C1E + E-AB-AS2 M-9116-AGC-1 DA1.S

RCM-230 GEB161.1E E-BN-15P1E M-9116-GGA-1 DM1.1

RCM-232 GEB166.1E E-BN-15P1E + E-AB-AS2 M-9016-GGC-1 DM1.1S

20Nm 20Nm 20Nm

RCP-540 SM230A E-BN-20C2E

RCP-542 SM230A-S E-BN-20C2E + E-AB-AS2

RCM-540 SM230A-SR E-BN-20P2E

RCM-542 SM230A-SR + S2A E-BN-20P2E + E-AB-AS2

RCP-240 SM24A E-BN-20C1E

RCP-242 SM24A-S E-BN-20C1E + E-AB-AS2

RCM-240 SM24A-SR E-BN-20P1E

RCM-242 SM24A-SR + S2A E-BN-20P1E + E-AB-AS2

2011-11-30 / Su

Cross reference list

Damper actuator

NEWENTA Belimo Siemens Elodrive Johnson

Controls

Joventa

Spring Return

5Nm/ 8Nm 4Nm 7Nm 6Nm 6Nm

SCP-510/ SCP-520 LF230 GMA321.1E E-BT-04A2E M-9206-BDA-1S DAF2.06

SCP-512/ SCP-522 LF230-S GMA326.1E E-BT-04A2E + E-AB-AS2 M-9206-BDB-1S DAF2.06S

SCP-210/ SCP-220 LF24 GMA121.1E E-BT-04A1E M-9206-BGA-1S DAF1.06

SCP-212/ SCP-222 LF24-S GMA126.1E E-BT-04A1E + E-AB-AS2 M-9206-BGB-1S DAF1.06S

SCM-210/ SCM-222 LF24-SR GMA161.1E E-BT-04P1E M-9206-GGA-1S DMF1.06

SCM-212/ SCM-222 GMA166.1E E-BT-04P1E + E-AB-AS2 M-9206-GGC-1S DMF1.06S

SCM-510/ SCM-520 GMA161.1E E-BT-04P2E M-9206-GGA-1S DMF1.06

SCM-512/SCM-522 GMA166.1E E-BT-04P2E + E-AB-AS2 M-9206-GGC-1S DMF1.06S

Fire Damper

5Nm / 8Nm 4Nm

SLP-511-2

SLP-521-2

BLF230

SLP-511-3

SLP-521-3

BLF230

SLP-511-209

SLP-521-209

BLF230-T

SLP-511-309

SLP-521-309

BLF230-T

SLP-211-2

SLP-221-2

BLF24

SLP-211-3

SLP-221-3

BLF24

SLP-211-209

SLP-221-209

BLF24-T

SLP-211-309

SLP-221-309

BLF24-T
